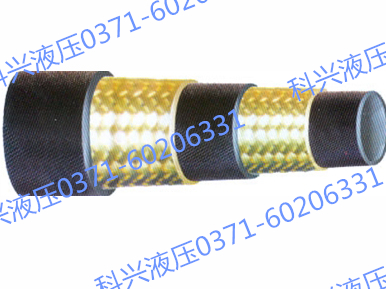

液压胶管总成由液压胶管、套筒、芯子组成。其中液压胶管由内胶层、钢丝层和外胶层组成【如图】。


  1.内胶层主要作用是过油，与液压油长时间接触，要求具有在防腐蚀、防漏等功能。
  2.钢丝层主要作用是承载压力。流体行业通用的是采用优质的钢丝紧密编织而成。并且，根据液压系统的压力需要，可分一层钢丝、二层钢丝、三层钢丝、四层钢丝、六层钢丝。
  3.外胶层主要作用是起到保护作用。液压胶管的外胶层紧密粘附在钢丝层上，通常使用氯丁橡胶，该材质能一定程度上防止其受外界因素的老化，延长胶管总成的使用寿命。
