前   言

GB/T 19674《液压管接头用螺纹油口和柱端》分为三部分：

第1部分：螺纹油口；

第2部分：填料密封柱端（A型和E型）；

第3部分：金属对金属密封柱端（B型）。

本部分是GB/T 19674的第1部分。

本部分非等效采用ISO 9974-1：1996《一般用途和液压管接头用带有ISO 261螺纹填料或金属对金属密封油口和柱端   第1部分：螺纹油口》（英文版）。本部分与国际标准相比增加了与国内目前在用的A型柱端配套使用的油口尺寸系列。

本部分由中国机械工业联合会提出。

本部分由全国管路附件标准化技术委员会归口。

本部分主要起草人：陈琳、李维荣、耿志学、陆建忠









1  范围

   GB/T 19674的本部分规定了液压管接头用螺纹油口的尺寸和技术要求。其尺寸适用于GB/T 19674.2和GB/T 19674.3中的柱端。

   本部分所规定的油口适用的最高工作压力为63MPa。许用工作压力应根据油口尺寸、材料、工艺、工况、用途等来确定。

2  规范性引用文件

   下列文件中的条款通过GB/T 19674的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于部分。

   GB/T 193普通螺纹  直径与螺距系列

   GB/T 196普通螺纹  基本尺寸

   GB/T 197普通螺纹  公差与配合

   GB/T 7307  55度非密封管螺纹

   GB/T 17446 流体传动系统及元件

   GB/T 19674.2-2005  液压管接头用螺纹油口和柱端  填料密封柱端(A型和E型）

   GB/T 19674.3-2005  液压管接头用螺纹油口和柱端  金属对金属密封柱端（B型）



3  术语和定义

   本部分所用术语和定义应符合GB/T 17446中的规定。



4  尺寸

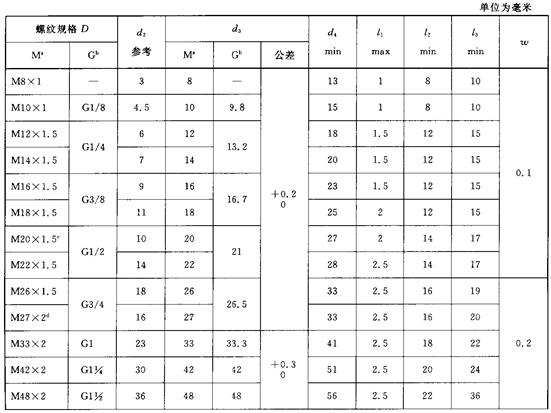

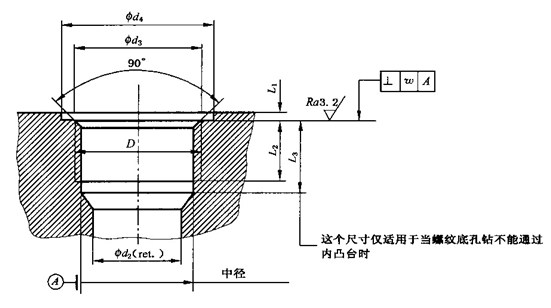

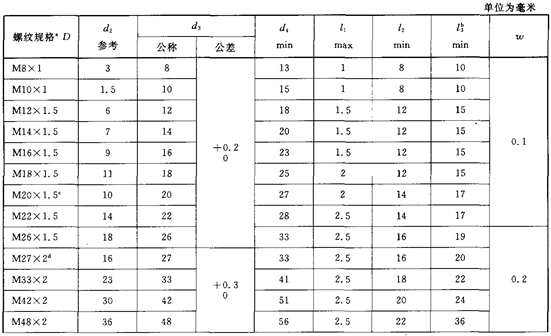

   与A型柱端配套使用的油口尺寸应符合图1和表1的规定；与E型柱端配套使用的油口尺寸应符合图1和表2的规定。

5  试验方法

   油口应按GB/T 19674.2和GB/T 19674.3规定的试验方法和要求与柱端一起试验。





a 米制螺纹，符合GB/T 193、GB/T 196及GB/T 197中6H级的规定。

b 圆柱管螺纹，符合GB/T 7307的规定。

c 用于测量。

d M27X2仅用于S系列（重载）。

a 符合GB/T 193、GB/T 196及GB/T 197中6H级的规定。

b 螺纹底孔钻的长度应满足使用盲孔丝锥获得规定的完整螺纹长度。当使用标准丝锥时，螺纹底孔钻的长度应增加。

c 用于测量。

d M27X2仅用于S系列（重载）。



6  油口的标记

6.1标记的内容

   油口的标记内容应包含：

   a) 油口；

   b) 标准编号；

   c) 螺纹规格。

6.2标记示例

   油口GB/T 19674.1-M10X1

7  标记声明

   当根据本部分选择时，在试验报告、样本和销售书中应使用下列声明：

   “螺纹油口符合GB/T 19674.1-2005《液压管接头用螺纹油口和柱端  螺纹油口》的规定”。
