液压油缸的设计理念与选型参数

文章出处:责任编辑:作者:Mr.Wang人气:-发表时间:2022-08-20【

液压缸的设计目的是为了分析整个液压系统的工作条件,编制负荷图,选择工作压力:首先根据使用要求选取构造类型,之后确定主要工作尺寸、计算强度、稳定性和缓冲,最后根据负荷、运动要求和最大行程进行结构设计。

一、液压缸设计中应注意的问题

①在受压状态下,尽量使活塞杆承受最大载荷或具有良好的纵向稳定性能。

②考虑液压缸行程末端的制动问题和液压缸的排气问题。如果缸内没有缓冲装置和排气装置,则需要在液压系统中采取相应措施。但不是所有液压缸都要考虑这些问题。

③正确确定液压缸的安装和固定方法。一般液压缸只能定位在一端。

④液压缸各部分的结构应当按照推荐的结构形式和设计标准来设计,尽量简单紧凑,便于加工、装配和维修。

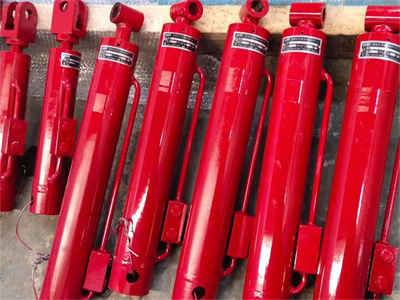

科兴液压油缸


二、液压缸选取要点

①操作参数:操作压力、环境温度和运行速度。

②装置方法:油缸固定法和活塞杆连接法。

③油口方式:M,BSPP,法兰,NPT

④基本参数:缸径、杆径、行程、速度。

⑤形状:圆柱形或拉杆式。

⑥介质:石油基、水-乙二醇、磷酸盐

三、液压缸主要尺寸的确定

①根据负荷和所选的工作压力,或运动速度和输入流量,缸径D液压缸的缸径D;

②根据工作时的应力来确定活塞杆直径D液压缸活塞杆的直径D。

液压缸
