浅谈挖掘机油缸的设计原则?

文章出处:责任编辑:作者:人气:-发表时间:2022-06-25【

挖掘机油缸的设计应注意以下问题:

它的输出力、推力、拉力(或扭矩)、往复运动的行程和速度都是需要的。其额定工作压力(输出力换算值)应为液压泵额定工作压力的70%。

让它的每一部分都有强度和刚性。

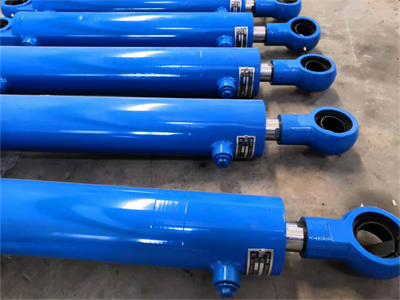

油缸

油缸


在保证以上两个条件的前提下,尽量减小其整体尺寸和重量(质量)。一般来说,在外载条件下,提高其额定工作压力可以减小其整体尺寸。

在保证其性能的前提下,尽量减少零件数量,简化结构。

尽量避免侧向(横向)载荷和偏心载荷。工作时建议拉动活塞杆,以免纵向弯曲,造成稳定性问题。

其安装形式以及活塞杆头部与外载荷的连接形式应合理,以尽量减少活塞杆伸出后的安装长度,避免“闷劲”现象,增加其稳定性。

密封件的设计和密封件的选择应合理,以保证性能稳定、泄漏少、摩擦小、使用寿命长、更换方便。密封部分的设计是保证其性能的重要环节。所选密封件的压缩量和压缩率应在合理的范围内。

根据其工作条件和具体情况,设置适当的排气、缓冲和防尘措施。在恶劣工况下,应考虑活塞杆的保护措施。

各部分的结构形式和尺寸设计应尽可能采用标准形式和标准系列尺寸,并尽量选用标准件。

挖掘机油缸要成本低,制造容易油缸维护方便。
