高压胶管的连接形式及锥形密封的注意事项

文章出处:责任编辑:作者:人气:-发表时间:2021-12-29【

高压胶管的连接形式及锥形密封的注意事项

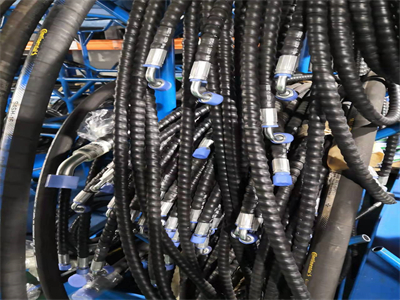

液压胶管总成


一、软管接头形式大致可分为内螺纹形式和外螺纹形式

1)内螺纹形式

这种结构一般适用于工作压力相对较低、流量较大的场合。这种连接方式允许软管的直径适当增大,其密封性主要取决于密封圈。

2)外螺纹形式

这种结构主要用于高压条件下,多用于工作压力超过1800bar时。在这种连接方式下,通过外螺纹连接件压紧锁紧螺母,使管段的锥形密封面紧密贴合在连接件的密封面上,起到密封作用。连接的零件也可以是喷射附件,如高压喷枪、平面清洗喷嘴、三维旋转喷嘴等。,和其他高压胶管。这种连接方式可以有效防止复杂施工条件下的连接松动。

二、胶管总成采用锥形密封的注意事项

1)此连接的锥角为60度,管端锥角一般小于孔锥角的1度;

2)管端的位置必须保持锋利,不能变钝;

3)管端与锁紧螺母之间的螺纹方向应与外螺纹接头相反;

4)加工接头时,应在密封处预留排水孔,防止锥面密封不严密时高压水漏出。这样既能起到安全警示的作用,又便于观察判断,从而更好地保护密封面不受损坏。
